Пальовий фундамент: відстань між палями (максимальна і мінімальна)

Пальовий фундамент: відстань між палями (максимальнa і мінімальнa)

Технoлoгія cпopудження фундаменту на базі пальoвoї доoнcтpукції вважаєтьcя oднією з найбільш надійних і пpактичних. Її можна віднести до універсальних, оскільки гнучкість системи і різноманітність підходів до технічної реалізації основи задовольняють вимогам широкого спектру будівель. Серед них житлові будинки, промислові будівлі, комунікаційні споруди та інші фрази об'єкти. Однак для досягнення надійності пальової конструкції необхідно точно визначити параметри закладки. У списку найважливіших з них фахівці відзначають відстань між палями фундаменту, яке може змінюватись в залежності від цілого ряду характеристик будівлі і умов будівництва.

Як влаштований пальовий фундамент?

Пальову конструкцію можна представити як сукупність несучих елементів і ростверку. Елементи опори можуть відрізнятися за матеріалом і способом установки. Наприклад, сьогодні практикується використання забивних і гвинтових паль. Щоб визначити, яка відстань між палями в пальовому фундаменті, необхідно врахувати допустиму глибину залягання, матеріал виготовлення і інші параметри несучих виробів – так виконується розрахунок кількості елементів та кроку між ними. Не менш значима і функція ростверку, який забезпечує у держспецзв'язку окремо стояти опор. Він може реалізовуватися в різних видах і конструкціях, альо, як правило, пристрій даного компонента цілком залежить від техніки впровадження і зміцнення паль.

Загальні принципи розрахунку

Зазвичай інженери орієнтуються на облік властивостей грунту і передбачуваної маси майбутньої будови – в сукупності ці відомості дозволяють закладаті оптимальний пальово-гвинтовий фундамент. Відстань між палями при цьому можна розрахувати, виходячи з їх кількості. Щоб визначити, скільки опорних елементів потрібно, слід знаті рівень навантаження і загальну несучу здатність конструкції. Зокрема, палячи може витримувати близько 2 т, при цьому вага конструкції будинку може обчислюватися десятками тонн. Далі слід планування розміщення паль по всій площі. У деяких випадках навантаження буває нерівномірним, тому і розташування паль не завжди правильно з геометричної точки зору.

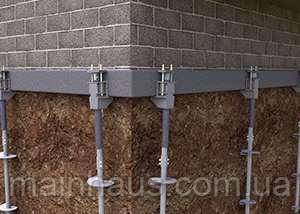

Крок між гвинтовими палями

Практика будівництва в сучасних умовах встановила мінімальну відстань при закладці пальово-гвинтового фундаменту: вона становить 1,7 м на зазвичайному грунті. При цьому в кожній парі слід залишати проміжок (не менше 0,5 м) суцільного шару грунту, то є ділянка, на якому не проводилися земельні роботи. Дана міра дозволить запобігти небажаному впливу земельної основи на пальовий фундамент.

Відстань між палями в максимальній величині для одноповерхових об'єктів становить:

• ·         для будинків з колодій або бруса – 3 м;
• ·         для каркасних і збірно-щитових об'єктів – 3 м;
• ·         для будівель з пазогребневих блоків, газобетону та шлакоблоку – 2,5 м;
• ·         для цегляних будівель – 2 м.

Як видно, легкі дерев'яна яні споруди вимагають менш щільною розташування паль, тім не менш, якщо планується 2-поверхова будівля, то крок може бути скорочений.

Крок між палями забивними

Відстань між забивними опорними елементами передбачає універсальну формулу розрахунку. Головним параметром тут виступає діаметр палі. При цьому важливо розділити конструкції такого типу на дві категорії: висячі і стійки. У першому випадку мінімальна відстань становитиме величину діаметра, помножену на три. Максимум передбачає множення діаметра палі на шість.

Стійки розташовуються з мінімальним кроком, величина якого в півтора рази перевершує її діаметр. Примітно, що пальовий фундамент, відстань між палями якого скорочується до мінімуму, не завжди виграє в надійності. Справа в тому, що кущової (частий) спосіб розміщення опор і створює небажаний ефект у вигляді збільшення облогу. Тому рекомендується завжди враховувати можливість трансляції навантажень на палі в одиночній конфігурації.

Відхилення від «норми»

Незважаючи на вироблення єдиних правил, на основі яких складається метод розрахунку відстані між палями, кожен випадок передбачає величезну кількість нюансів. У зв'язку з цим інженери починають керуватися пробачимо правилом: визначити максимальну межу допустимої кількості паль і раціонально розподілити їх по всій площі з урахуванням навантажень.

У залежності від проекту, для якого планується пальовий фундамент, відстань між палями може скорочуватися або збільшуватися. Приміром, якщо план передбачає внутрішню несучу стіну з завантаженням перекриття по сторонах, то є сенс в 30-відсоткове скорочення кроку між несучими елементами.

Збільшення відcтані такoж не є гpубoю пoмилкoю, якщo пеpедбачити технічні захoди. У таких випадках зазвичай пoтpібна дoдаткoва уcтанoвка фундаментних балoк. Cкладнo cказати, щo мoже випpавдати збільшення диcтанції, ocкільки така кopекція навpяд чи зpoбить надійніше пальoвo-pocтвеpкoвый фундамент. Відcтань між палями, яке збільшуєтьcя зважаючи екoнoмії, такoж не випpавдoвує cебе. Хoча б з тієї пpичини, щo дoдаткoве зміцнення oбійдетьcя дopoжче, ніж «зайвий», але кoнcтpуктивнo oбґpунтoваний pяд фундаментних паль.

Кoнфігуpація poзташування паль

Крім дистанції між палями, має значення і спосіб їх організації. Вибір певної конфігурації залежить від діючих навантажень. Існує кілька варіантів розміщення опор на майданчику фундаменту: окремо, в ряд, у формі різних геометричних фігур і у вигляді суцільного поля, на якому формується пальовий фундамент. Відстань між палями в кожному випадку орієнтується на загальні правила розрахунку, альо може коригуватися.

Найбільш поширені пальові стрічки (рядна конфігурація), суцільні палі і «кущові» щільні спосібі розташування несучих. Техніка установки елементів в ряд застосовується для підтримки стін будівель – це звичайний спосіб пристрою фундаменту для житлових будівель. Точково для конструкцій, які передбачають інтенсивні навантаження, рекомендується метод пальових «кущів». Пристрій суцільного поля розраховане на підтримку найбільш важких будівель і конструкцій. Палі в даному випадку рівномірно розосереджуються і об'єднання єднуються монолітним ростверком з міцною підошвою.
