Як встановити гвинтові палі

Як встановити гвинтові палі

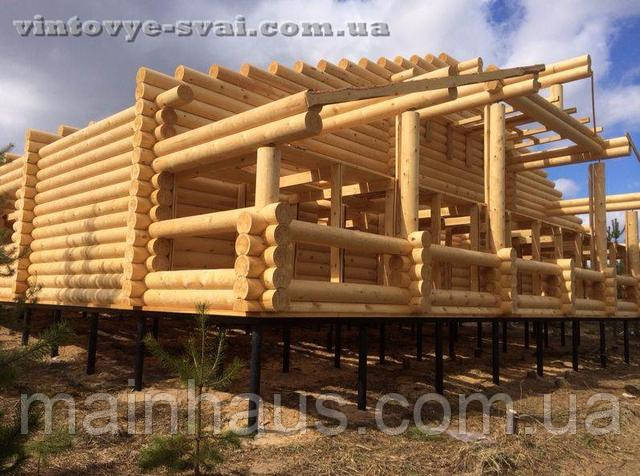

Гвинтові палі – досить давня технологія, яка користувалася успіхом ще в період наполеонівських воєн і була запатентована в початку 19 століття. Сьогодні палі застосовуються в будівництві як елемент пальово-гвинтового фундаменту. Монтаж паль не представляє нічого складного, виконується швидко, а якщо основа зводиться під одноповерхову легкий од споруду, то палі навіть можна зробити власноруч.

1. Переваги гвинтових паль

Гвинтові палі являють собою труби, виготовлені з сталі та порожні всередині. На одній стороні є гострий наконечник з ріжучою лопаттю, яка дозволяє вкрутити палю в землю на потрібну глибину. Після досягнення позначки заглиблення припиняється, палі надійно фіксуються в грунті, так як лопати перешкоджає їх виштовхування у зворотний бік.

Переваги гвинтових паль полягають у наступному:

• ·         При їх монтажі немає необхідності планувати майданчик і передбачати шляхи, що ведуть до неї.
• ·         Використання паль не залежить від сезону та погоди.
• ·         Широкі можливості застосування паль, так як їх використовують і на болотистому грунті, і на вічній мерзлоті.
• ·         Низькі трудовитрати на пристрій такого фундаменту, якщо порівняти з іншими видами підстав.
• ·         Будівельні роботи починають відразу ж після монтажу паль, не чекаючи усадки фундаменту.
• ·         При зведенні прибудові до будівлі не буває усадки нового фундаменту відносно старого.
• ·         Установка паль допускається в зоні, де розвинені підземні комунікації.
• ·         Пальовий фундамент у поєднані з залізобетонним стрічковим стані оптимальним рішенням, якщо будівництво ведеться на слабких грунтах, не виключаючи навіть пливуни.
• ·         Після лікування паль з грунту їх можна використовувати повторно.

2. Недоліки гвинтових паль

Поряд з численними перевагами гвинтові палі не позбавлені недоліків:

•  При використанні в зволожених грунтах, реакція яких відрізняється від нейтральної, термін служби паль обмежений. Тривалість експлуатації металевих виробів складає 50-60 років, бурозабивных — набагато більше, досягає 100-120 років.
•  Не можна будувати на такому фундаменті багатоповерхові будинки.
•  При пальовому фундаменті неможливо споруда підвалу, інакше буде порушено взаємодія паль з грунтом.
•  Потрібне проведення складної обробки цоколя і створення якісної підмостки для запобігання попадання води в підпідлогу.
•  При спорудженні пальового фундаменту неможливо застосування типового проекту, розрахунки ведуться індивідуально для кожного окремого випадку.

3. Виготовлення гвинтових паль

Гвинтові палячи — конструкція, що складається з 3 частин, яка виготовляється так:

·         Несучою частиною виступає труба. Використовується виріб, діаметр якого становить від 85 міліметрів і більше. Далі наварюється гвинт, він повинний розташовуватися на загостреному кінці. Обв'язка кріпиться на спеціальний оголовок.

·         Для створення наконечника кінці труб потрібно порізати на сектори певного розміру, звернені всередину, а потім зварювати на конус, не забуваючи про риштуванні швів.

·         Для гвинта застосовують відпрацьовані диски або нові, обрізані за шаблоном, або сталь в 5-6 міліметрів. При виборі зовнішнього діаметра приймайте до уваги особливості грунту. Гвинт робиться менших при більш глибокому розташуванні палі.

·         Затисніть заготовку гвинта і розтягніть її, використовуючи лещата, і прикріпіть до палі. З'єднання єднання здійснюється шляхом зварювання. Зверху місце кріплення рекомендується в обов'язковому порядку покрити антикорозійним складом або пофарбувати.

·         Тепер виготовимо для палі оголовок. На нього буде кріпиться швелера. Вибирайте такий розмір лопатей, щоб вони були ширші, ніж труба, на 30 міліметрів.

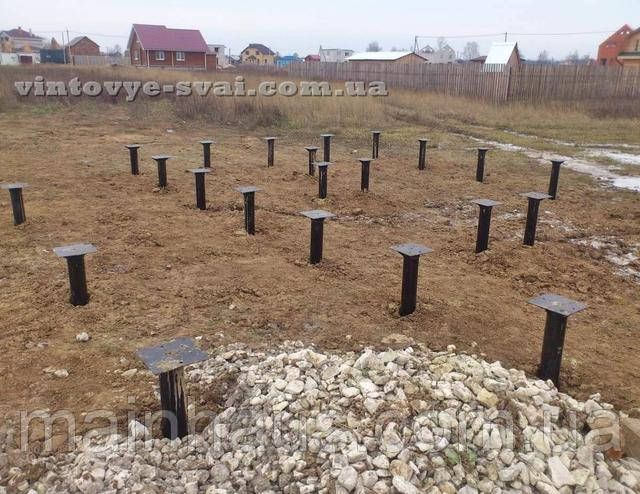

4. Монтаж пальового поля

Процедура монтажу пальового поля полягає в наступному:

• Приготуйте набір інструментів, який включає арматуру, зварювання, болгарку, будівельний рівень, відрізки труб, що слугують важелями.
• Розрахуйте кількість паль, які знадобляться при монтажі фундаменту, і їх довжину, а також зробіть розмітку поля. Для зручності при розмітці план будови розділяйте на прямокутники.
• Очистити майданчик від сміття, зніміть верхній шар грунту і вирівняйте її.
• По кутах майданчика розташуйте арматурні прути. Для їх з'єднання не використовується сильно натягнута, не провисаюча мотузка.
• Орієнтуючись по ній, позначте арматурою всі точки, починаючи від місця, де перетинається мотузка. При монтажі враховуйте, що місця буріння розташовуються поруч з арматурою. Для підтвердження того, що відстані вийшли однаковими, прийнято вимірювати діагоналі.
• Вибирайте бур для різання ям, діаметр якого трохи перевищує діаметр труби.
• Палі встановлюються в пробурені свердловини, починаючи з кутів, і вирівнюються по вертикалі.
• Між сусідніми виробами повинно бути однакове відстань, чим щільніше плануєте зробити пальове поле, тім фундамент вийде надійніше.

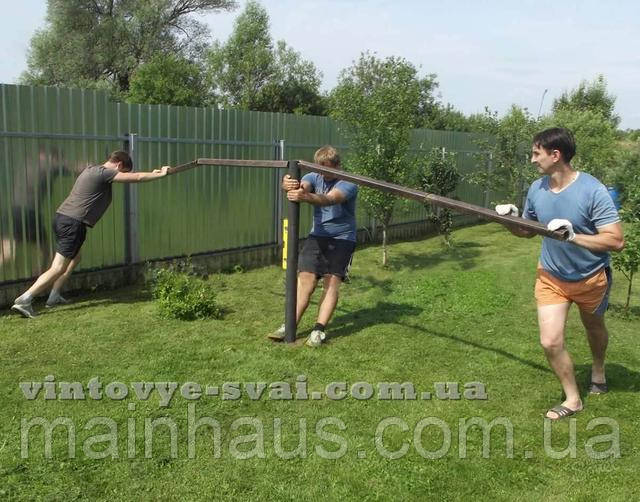

• Закручуючи палі, в якості важелів використовуються відрізки труб. В отвір палі вставляють лом, з допомогою якого надягають важелі.
• Акуратно загвинтіть палю, щоб вона досягла дна свердловини. На легких грунтах палі, довжина яких не перевищує 5 м, загортають вручну. Механічний спосіб завертання палі передбачає використання міні-екскаватора.

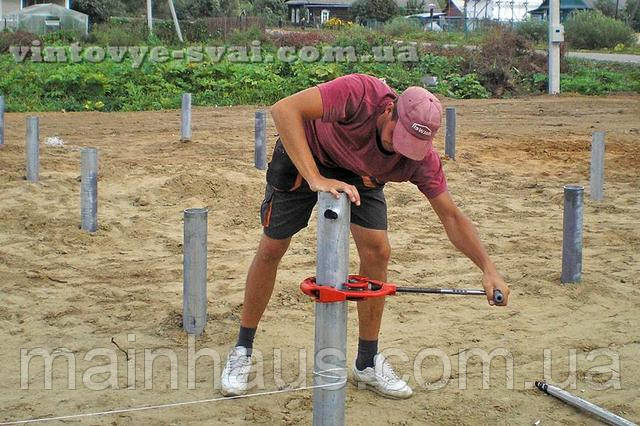

• Выверите її розташування рівнем. Максимальний кут нахилу не повинен перевищувати 1-2 градуси при довжині палі 5 м. Якщо не вийшло встановити палю строго у вертикальному положенні, відріжте її, а поруч вставте іншу. Якщо палячи пішла в бік, не варто її докручувати, так як це провокує її просідання.
