Найбільш поширеним та ефективним видом транспортування сухих сипучих продуктів є гнучкі транспортні системи (гнучкі спіральні безвалові шнеки).
Системи транспортування на основі гнучких спіральних безвалових шнеків призначені для переміщення на різну відстань та висоту різних сипких матеріалів: борошно, харчові інгредієнти, сіль, цукор, гранульовані речовини, пеллету.
Лінії на основі спіральних шнеків проєктуються найрізноманітнішої довжини, конфігурації та діаметру, що дозволяють створювати на хлібопекарських підприємствах склади безтарного зберігання борошна, а також автоматизувати процеси дозування борошна та ін. сировини.

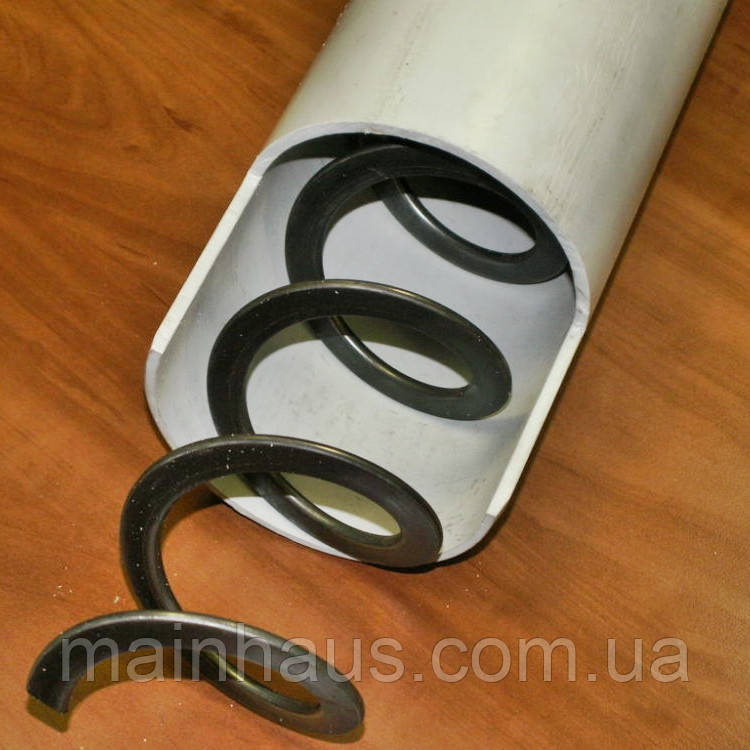

Основним елементом даних систем транспортування є гнучкі спіральні шнеки з високоміцної сталі 65ГА та труби з харчового ПВХ, а також труби з нержавіючої або вуглецевої сталі (у разі транспортування абразивних матеріалів – наприклад, сахар). З цих елементів проєктується загальна конфігурація лінії подачі сипучого матеріалу до необхідного місця вивантаження.
Основні переваги гнучких спіральних шнеків:
• безшумність, відсутність пилу;
• спіральні шнеки не потребують санітарного очищення;
• різні конфігурації спірального конвеєра;
• простота монтажу транспортера;
Тип конвеєра | спіральний, тягнучий |
Довжина конвеєра по торцях, мм | 17 000 |
Діаметр зовнішньої труби, мм | 90 |
Товщина стінки зовнішньої труби, мм | 3,2 |
Гнучка спіраль | D-69м; d-45м; P-65мм; стрічка 12*4мм; |
Завантажувальна горловина, мм | завантажувальна 200*200 (або дог.) з фланцем, ст3 |
Вивантажувальна горловина, мм | вивантажувальний патрубок 90*200, ст3 |
Привод | NMRV075 / 3,0 кВт / 280 об.хв. / 380В |
Швидкість обертання спіралі, об./хв. | 280 |
Розрахункова продуктивність, т/год | 1,9 |
Робочий кут нахилу, град., до | 0 - 90 |
Гарантія, міс. | 12 |
Загальні технічні характеристики гнучких спіральних шнеків:
Діаметр трубопроводу, мм – 75; 90; 125
Максимальний кут нахилу, град. - 90
Макс. довжина прямого шнека (з 1 живильником), м - 25
Макс. довжина вигнутого шнека (з 1 живильником), м - 15
Продуктивність спіральних шнеків залежить від об'ємної ваги продукту, фізичних параметрів, зміни траси.
Продуктивність гнучких спіральних шнеків при транспортуванні борошна із середньою об'ємною вагою 0,54 кг/дм куб знаходиться в межах:
- гнучкий шнек діаметром - 75 мм ~ 1000 кг/год.
- гнучкий шнек діаметром - 90 мм ~ 1500 кг/год.
- гнучкий шнек діаметром - 125 мм ~ 3000 кг/год.
В якості зовнішньої труби використовується зносостікий полімерний матеріал Novicor, який є допустимим до контакту з харчовими продуктами.
Приводом для спіральних транспортерів виступає мотор-редуктор червячного (або циліндричного) типу, який приводить в дію гнучку спіраль шнека. Швидкість обертання шнека залежить від типу продукції, куту нахилу конвеєра та заданної продуктивності. Для можливості регулювання продуктивності системи, на транспортуюче обладння, спеціалісти компанії Майнхаус встановлюють частотний перетворювач, який також дає можливість підключення обладнання до однофазної мережі 220В.
Виробник, компанія Майнхаус надає гарантію на гнучкі спіральні шнеки, а також здійснює післягарантійний ремонт обладнання. У нас ви також сможете придбати всі необхідні комплектуючи до транспортувальних систем Flexible Auger™
Основні | |
---|---|
Виробник | Auger |
- Ціна: 36 750 ₴
